[네트워크] 눈으로 확인해보는 Vmware Host-Only, Nat, Bridge 차이



가상머신(Vmware) 네트워크 방식 3가지 Host-only(Vmnet1), Nat(Vmnet8), Bridge(Vmnet0)가 어떤 차이가 있는지 간단히 살펴본 후, ping으로 각각의 연결 상태를 실제로 확인해보려 한다.





Host-only (Vmnet1) 연결 방식

Host-only 방식은 외부 네트워크와 연결 없이 Host-only 방식을 사용하는 Vmware끼리만 통신이 가능하다. 즉, Vmware끼리의 네트워크 대역이 따로 구축되어있다. 따라서 외부 네트워크, 호스트PC와는 통신이 안되고 서로 통신만 가능하다.

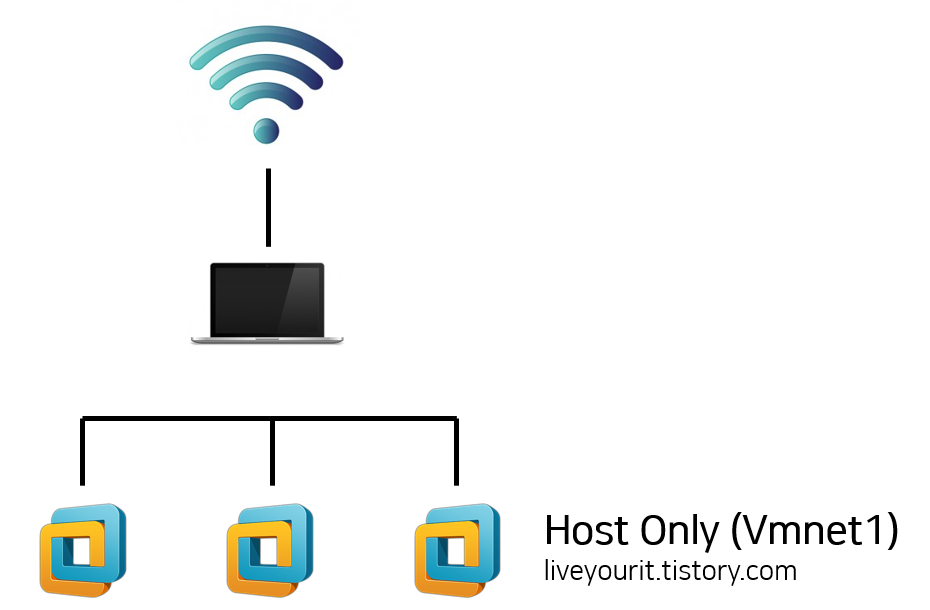

Vmware Host Only (VMnet1) 네트워크 연결 방식





아래와 같이 Vmware 2개를 Host-only 방식으로 변경해본다.

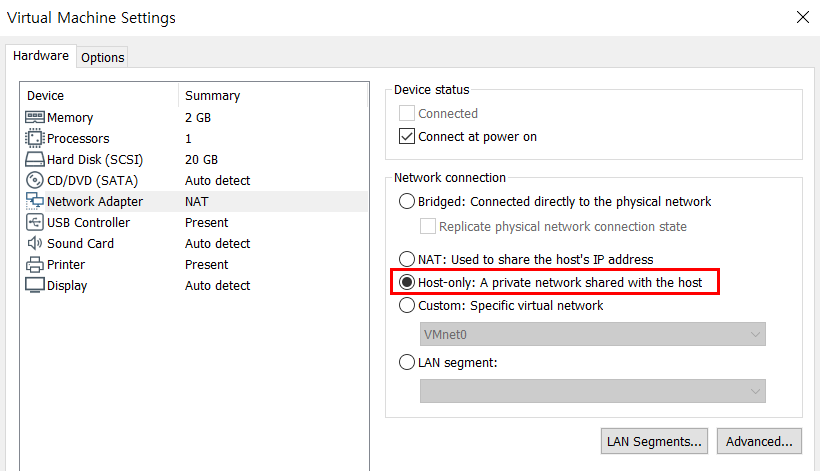

Vmware Workstation Host-Only 네트워크 연결





Host-only 방식으로 네트워크를 설정하면, Host PC와 Gateway의 192.168.0 대역과는 다르게 아래와 같이 192.168.137 대역을 따로 갖는다. IP는 각각 아래와 같다.



Host PC : 192.168.0.2
Gateway : 192.168.0.1
Vmware1 (Ubuntu) : 192.168.137.128
Vmware2 (Window7) : 192.168.137.129



Vmware1 (Ubuntu) 에서 ping을 사용해보면 같은 네트워크 대역의 Hosy-only 방식의 Vmware2 (Window7) 와만 통신이 되는 걸 볼 수 있다.

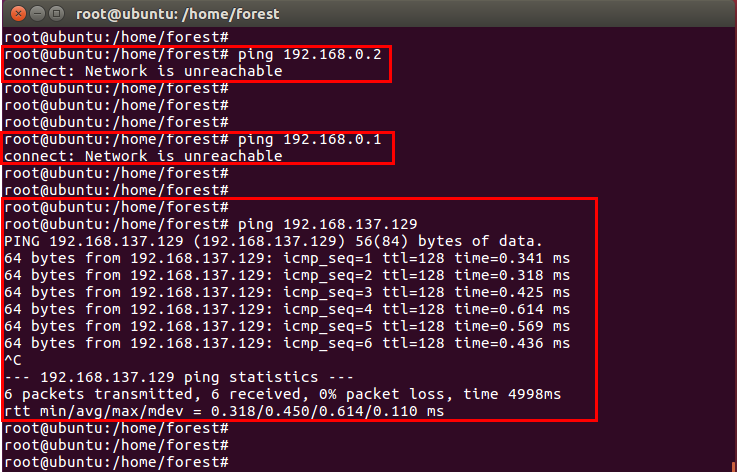

Vmware Host-Only 연결 확인





Nat (Vmnet8) 연결 방식

Nat 방식은 Vmware을 사용할 때, 가장 많이 사용하는 네트워크 방식이 아닐까 싶다. Nat 방식을 사용하는 Vmware은 IP를 호스트 PC에게서 할당받는다. 그리고 호스트 PC는 공유기에게서 IP를 할당받는다.

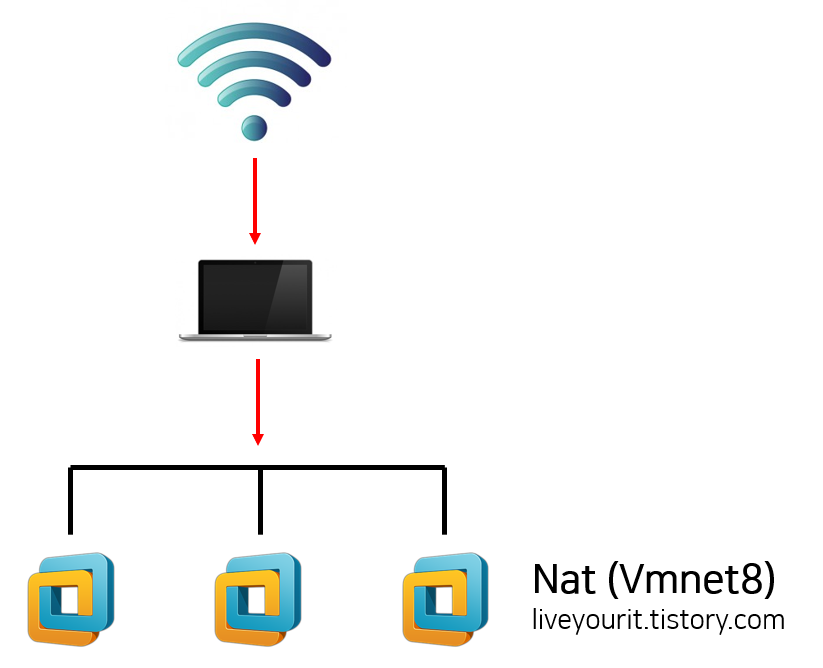

Vmware Net (VMnet8) 네트워크 연결 방식





아래와 같이 Vmware 2개를 Nat 방식으로 변경해본다.

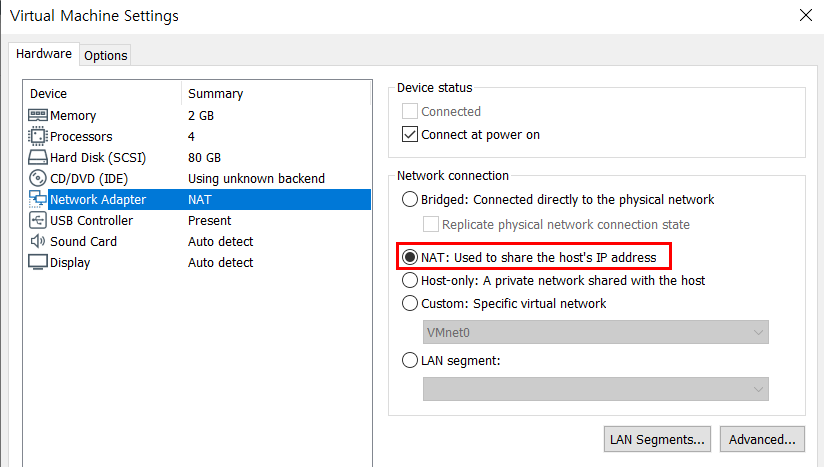

Vmware Workstation Nat 네트워크 연결





Nat 방식으로 네트워크를 설정했을 때, IP는 아래와 같다.



Host PC : 192.168.0.2
Gateway : 192.168.0.1
Vmware1 (Ubuntu) : 192.168.21.130
Vmware2 (Window7) : 192.168.21.137



Vmware1 (Ubuntu) 에서 ping을 사용해보면 같은 Vmware (Windows7)과 외부, 호스트 PC 전부와 통신이 되는 것을 볼 수 있다.

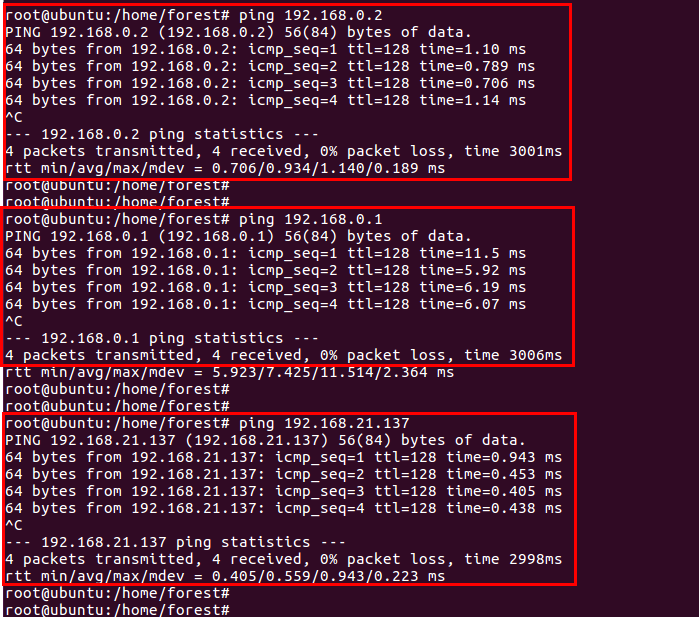

Vmware Nat 연결 확인



Bridge (Vmnet0) 연결 방식

Nat과 Bridge는 Vmware가 IP 할당을 어디서 받느냐의 차이로 나뉜다.



Nat 방식을 사용하는 Vmware가 IP를 호스트 PC에게서 받았다면, Bridge 방식을 사용하는 Vmware는 IP를 공유기에게 부여받는다. 즉 공유기가 호스트 PC와 가상머신에 같은 네트워크 대역의 IP를 각각 할당하기 때문에 호스트 PC와 가상머신은 동일한 수준의 물리적 PC로 인식된다.

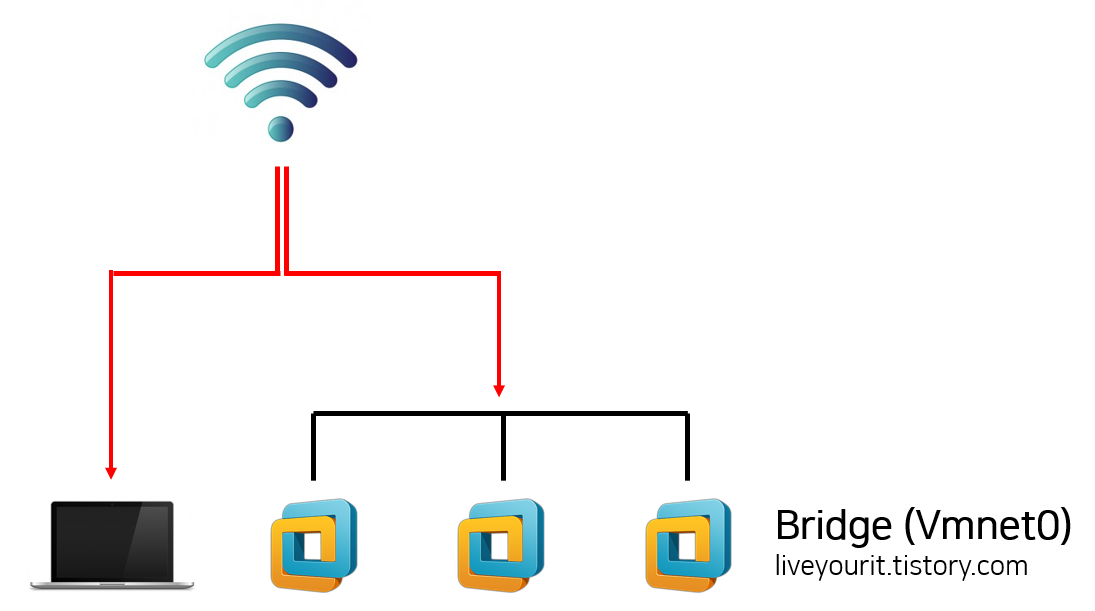

Vmware Bridge (VMnet0) 네트워크 연결 방식





아래와 같이 Vmware 2개를 Bridge 방식으로 변경해본다.

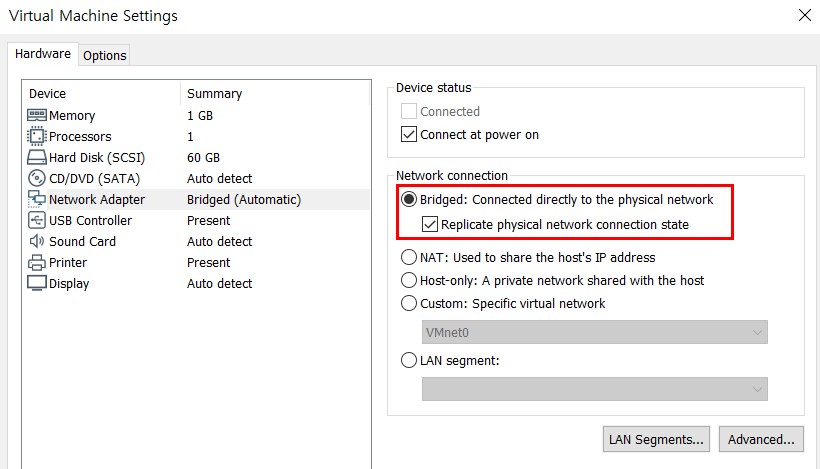

Vmware Workstation Bridge 네트워크 연결



Bridge 방식으로 네트워크 설정을 변경하면, IP가 아래와 같이 변한다. Vmware 1,2가 모두 같은 192.168.0 대역을 갖고 있다.



Host PC : 192.168.0.2
Gateway : 192.168.0.1
Vmware1 (Ubuntu) : 192.168.0.6
Vmware2 (Window7) : 192.168.0.5



Vmware1 (Ubuntu) 에서 ping을 사용해보면 같은 Vmware (Windows7)과 외부, 호스트 PC 전부와 통신이 되는 것을 볼 수 있다(Bridge 설정의 경우 방화벽을 꺼주면 호스트와 통신이 가능하다).

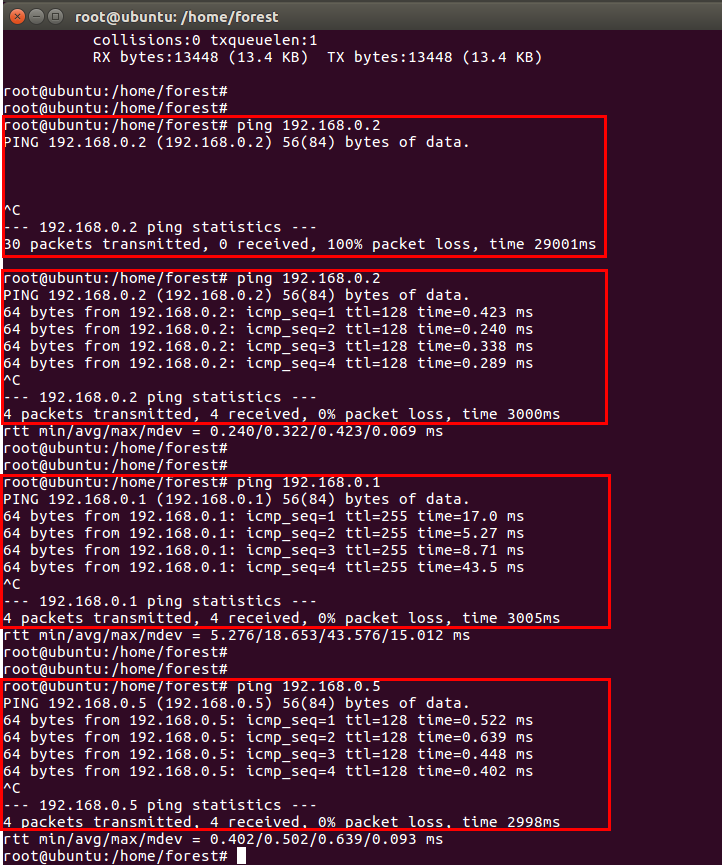

Vmware Nat 연결 확인
